Защитные каски, широко применяемые рабочими во всём мире, как правило, сделаны из пластика.
Применяемые материалы в этом случае достаточно прочны, чтобы выдерживать нагрузки, определяемые требованиями стандартов, технологичны, недороги.
Но у пластика есть и недостатки. Под действием ультрафиолета его прочностные свойства меняются вплоть до непригодности – в определённый момент каска перестанет быть надёжной. Эта проблема была решена компанией 3М (США) – появилась метка-детектор ярко-красного цвета, которая под действием солнечного ультрафиолета в процессе выверенной фотохимической деградации пигмента обесцвечивалась, сигнализируя о том, что каску пора заменить. Спустя несколько лет подобная технология была освоена и ведущим российским производителем – Суксунским оптико-механическим заводом (бренд «РОСОМЗ»).
Однако пластик может поменять прочностные свойства и после сильного удара. Причём внешне каска может остаться неизменной, не потерять формы, окраски, удар может пройти бесследно, но к следующей критической нагрузке повреждённая каска будет уже не готова.
Обратим внимание на законодательные требования в РФ, например на приказ Минтруда России от 29 октября 2021 года № 766н «Об утверждении Правил обеспечения работников средствами индивидуальной защиты и смывающими средствами». Пункт 76 указанных правил гласит: «В случае если СИЗ (каска, комплект СИЗ от термического воздействия электрической дуги, СИЗ от падения с высоты) подверглось воздействию вредного и (или) опасного производственного фактора или опасности, при этом предотвратив или снизив нанесение тяжёлого вреда жизни или здоровью работника, такое СИЗ должно быть незамедлительно выведено из эксплуатации и заменено на новое за счёт средств работодателя».
Как отследить воздействие на СИЗ, как проконтролировать его, как сообщить пользователю, что каску пора заменить на новую?
Супер-индикатор
Эта проблема заинтересовала американских специалистов, которые не только нашли решение, но и коммерциализировали его, создав компанию Tozuda Impact Indicators (г. Филадельфия, США). Примечательно, что идея продукта была обнародована на краудфандинговой площадке Kickstarter ещё в 2018 году: она нашла своих адептов, были собраны необходимые деньги для разработки и вывода продукта на рынок.
Разработчики создали оригинальный, простой, наглядный, недорогой физический индикатор и аналоговую технологию, не требующую электронных компонентов.
Как он устроен и как действует?

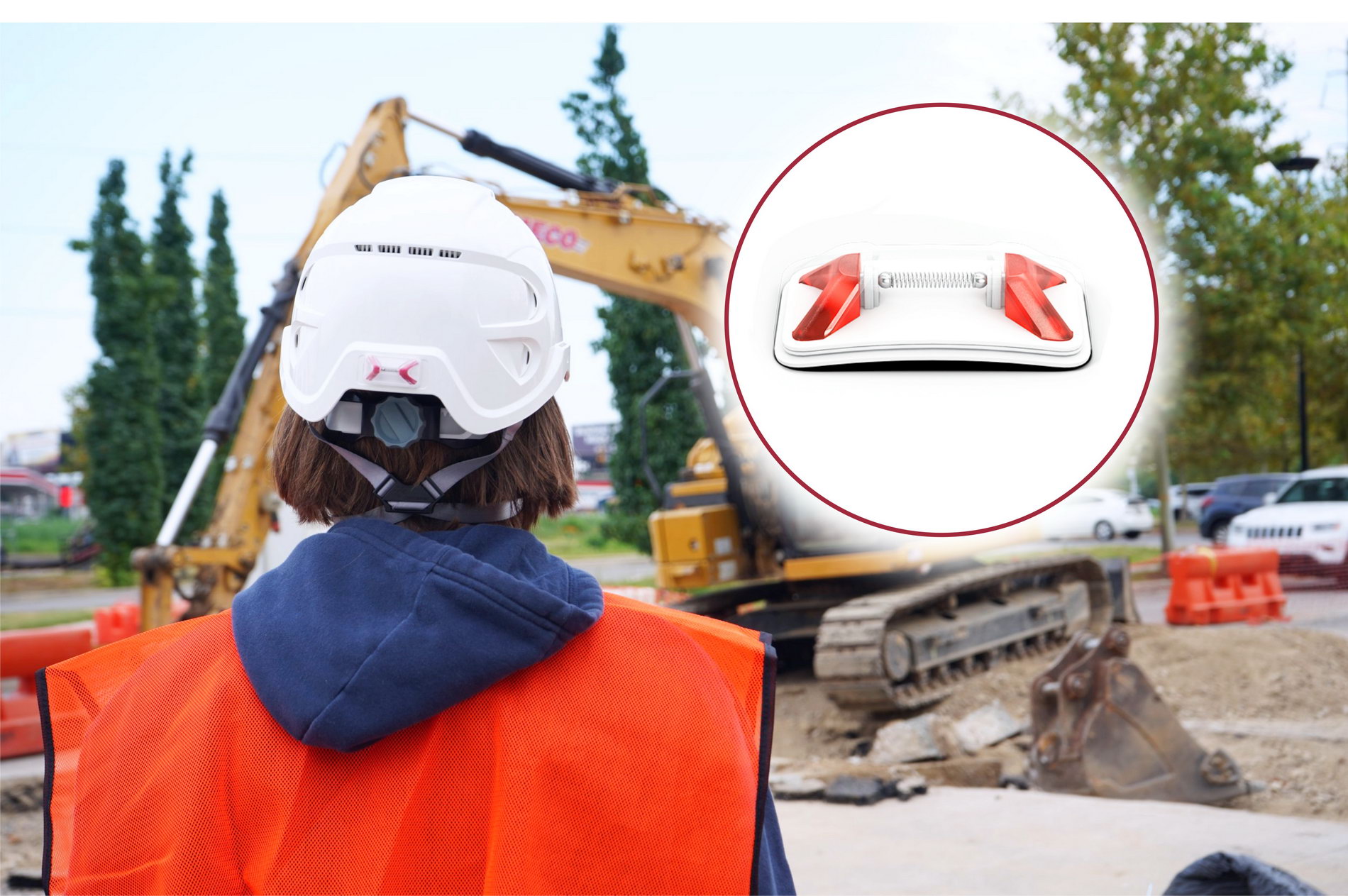

Индикатор выполнен в виде миниатюрной герметичной прочной капсулы-стикера из прозрачного поликарбоната, легко наклеиваемой на поверхность каски.

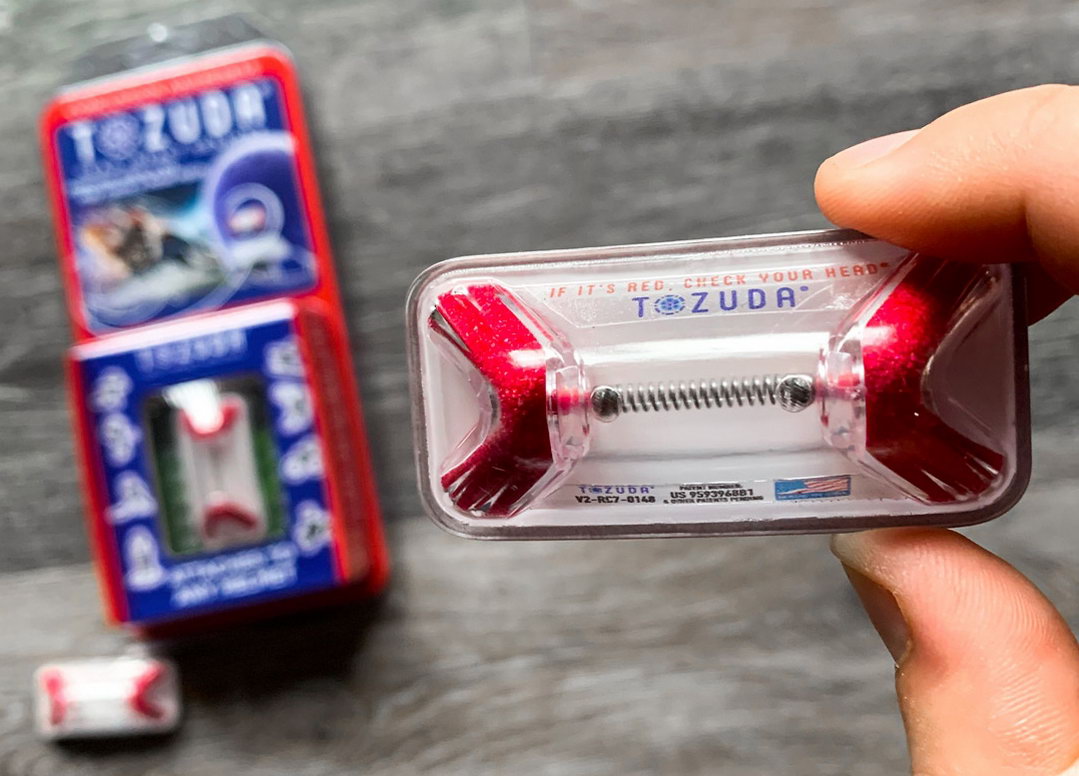

Внутри капсула устроена так: два контейнера по краям капсулы с ярко-красной жидкостью имеют выход через отверстия, которые заткнуты шариками-клапанами.

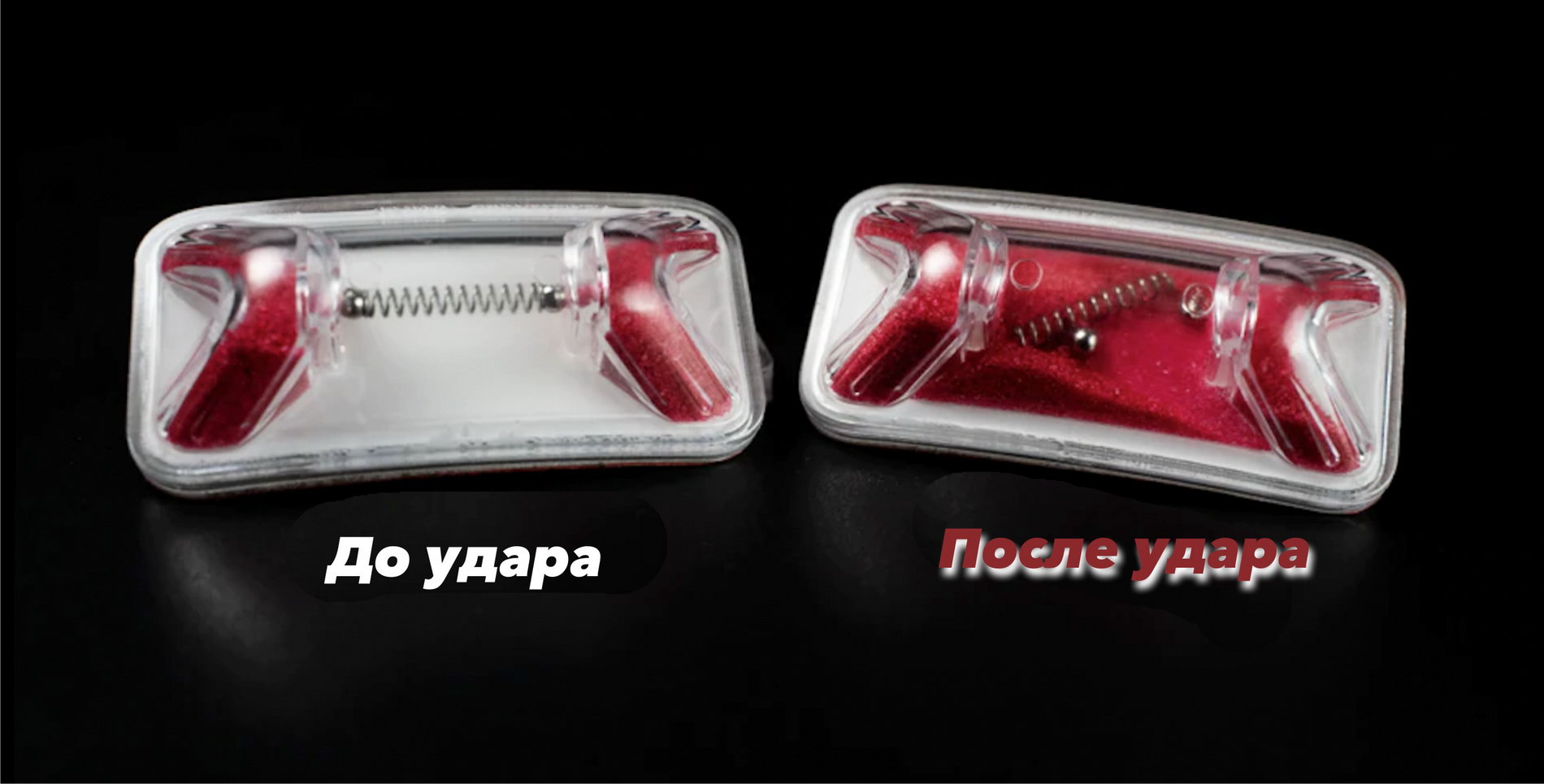

Шарики удерживаются в запирающей позиции стальной пружиной, упругость которой точно настроена на критическую силу удара. При ударе критической силы пружина соскакивает, шарики под силой гравитации перестают запирать отверстия, жидкость вытекает.
Надо отметить, что жидкость красная неспроста: полная аналогия с кровью, – заполняя тревожным красным ёмкость капсулы, она даёт понять, что произошло непоправимое.
Кроме того, важно как линейное, так и вращательное ускорение. Технология Tozuda работает независимо, и механизм реагирует и на линейное, и на вращательное ускорение, ведь в реальной жизни большинство ударов представляют собой комбинацию того и другого. Срабатывание индикатора не зависит от его местоположения. Устройство реагирует одинаково при размещении на любом месте корпуса каски. Большой плюс технологии – индикатор срабатывает в любом направлении и с любой оси, с которой происходит удар.
Индикатор отличает малый вес – всего 8 г, – что практически не сказывается на общем весе СИЗ. Размеры: 22 x 15 x 52 мм.
Для массового производства готовых датчиков применена технология пластикового литья под давлением. Индикатор однократного действия после срабатывания приходит в негодность.
Устройство не требует зарядки, контроля батарей, замены компонентов – оно всегда готово к работе, всегда включено.
Водонепроницаемо, не реагирует на магнитные поля, работает одинаково надёжно в условиях высоких и низких температур.
Изобретение защищено патентом США.
Плюсы устройства:

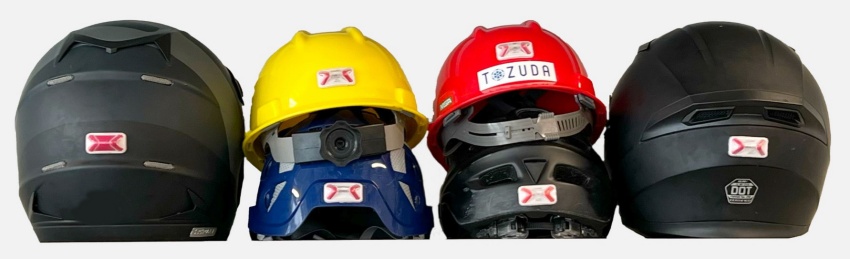

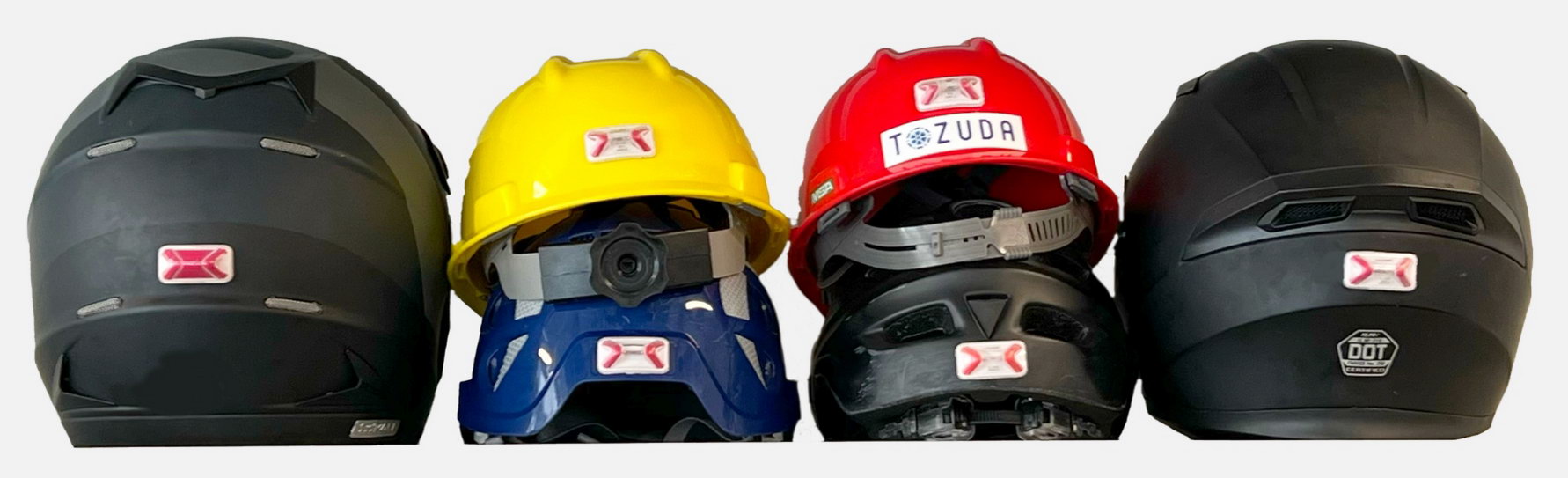

- оно легко интегрируется в любые защитные каски, позволяет модернизировать СИЗ без использования инструментов;
- позволяет получить точный инструмент контроля, срабатывание индикатора сигнализирует об ударе с силой, способной нанести урон здоровью, и требует замены каски;
- облегчает, ускоряет, упрощает проведение инспекций СИЗ, не требует обучения, также следует отметить, что индикатор прост и нагляден.
У физического датчика есть ещё одно ценное качество (скорее – самое важное). При наступлении несчастного случая врач скорой помощи может по состоянию датчика оценить силу удара и с учётом этого быстро предпринять целесообразные реанимационные мероприятия.
В первую очередь данное устройство адресовано массовому рынку индустриальных защитных касок.
Но компания не останавливается на достигнутом и ведёт переговоры с компаниями, создающими снаряжение для экстремальных видов спорта.

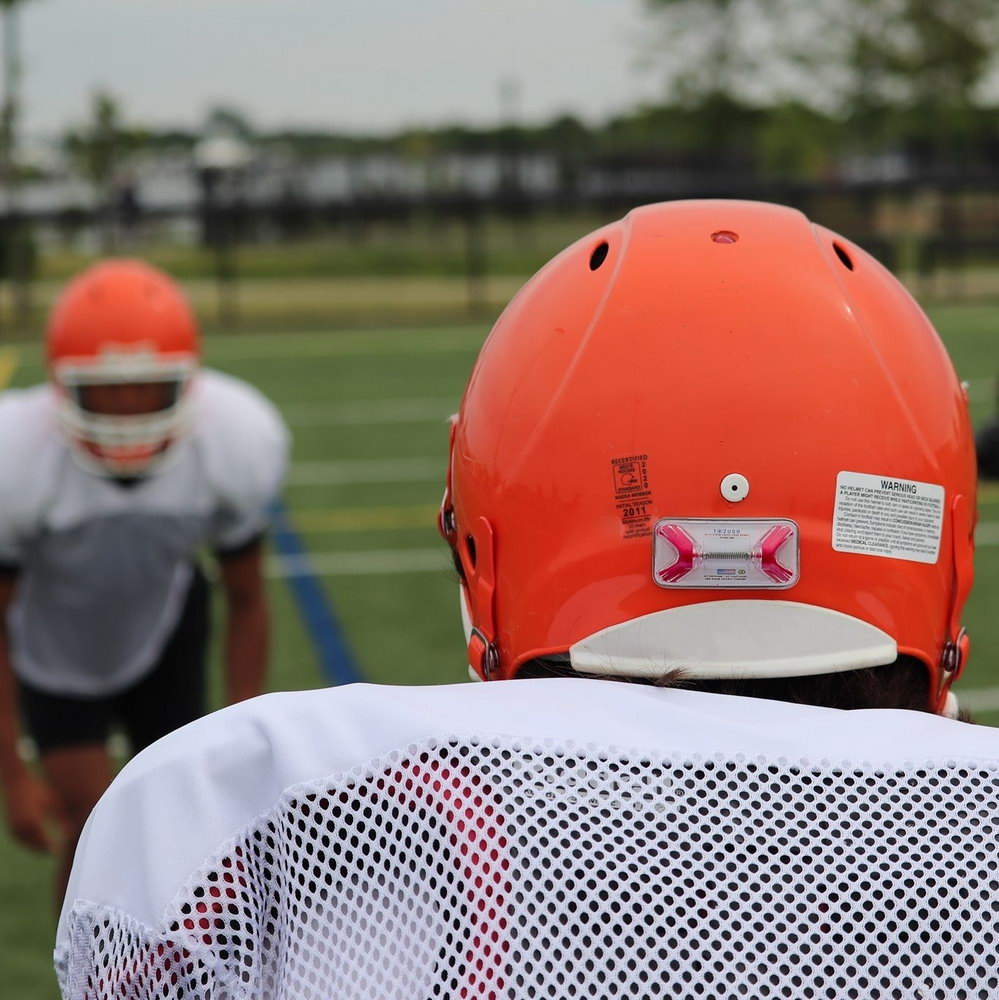

Хоккей, бобслей, кайтинг, каякинг, мотоспорт, регби, конный спорт… – список может быть продолжен. Компания предлагает настройку индикатора для специальных приложений в диапазоне от 10 до 700 G (сила тяжести, мера ускорения).
Пока ограничением этой технологии можно назвать только высокую цену – у одного из дистрибьюторов спортивного снаряжения индикатор предлагается по цене $50.
Но, как известно, с увеличением выпуска цены снижаются!
Почему это важно?
Вы познакомились с узким направлением, помогающим оперативно проконтролировать надёжность СИЗ.
Не умаляя значения этого изобретения, отметим, что поле возможных приложений для других средств защиты ещё не освоено и может быть дополнительной востребованной функцией.
